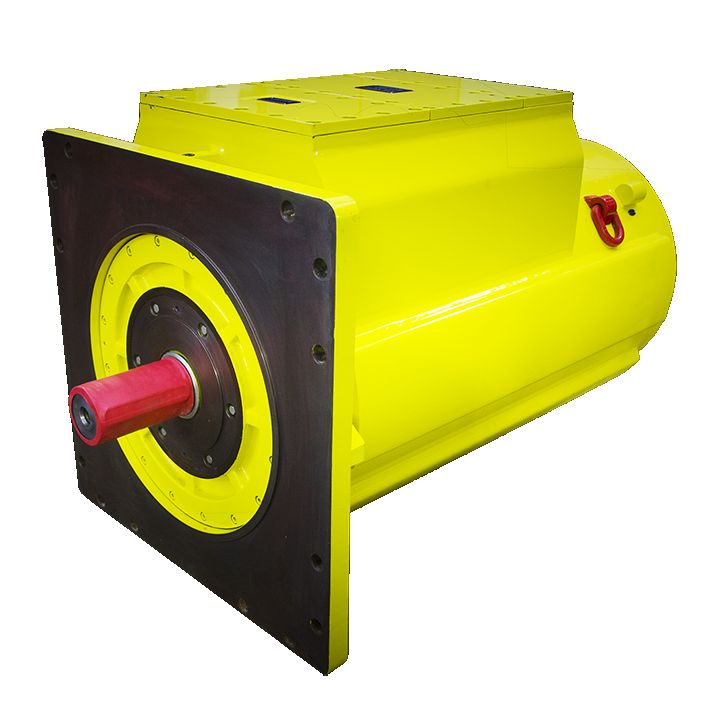

Электродвигатели серии ВРВ-2

Двигатели выполнены с короткозамкнутым ротором и разработаны в соответствии с требованиями стандартов на взрывозащищенное электрооборудование.

Обозначение типа двигателя расшифровывается следующим образом:
ВРВ2 - наименование серии;
В – взрывозащищенный;
РВ – рудничный до 3300 В;
2 – водяной способ охлаждения

цифры после дефиса - высота оси вращения, мм;

буквы A, B, C, D, S, M, L, Y, X или их сочетание – обозначение условного размера по длине станины;

цифры после длины - количество полюсов;

буквы У, Т – климатическое исполнение по ГОСТ 15150-69 (У - для районов с умеренным климатом, Т - для районов с тропическим климатом);

цифры после климатического исполнения - категория размещения.

Например: ВРВ2-400S12/4У2 – двигатель серии ВРВ2 с высотой оси вращения 400мм; S – условная длина станины; количество полюсов – 12/4; климатическое исполнение – У; категория размещения - 2.

1.1. Двигатели серии ВРВ2 предназначены для привода различных механизмов с номинальным режимом работы S1-S9 в соответствии с ГОСТ IEC 60034-1. Данные двигатели используются в механизмах, требующих большую мощность на выходном валу и постоянным моментом на низких скоростях. Одной из Отличительных черт серии ВРВ2 является высокое значение удельной мощности. Их размер примерно на 30% меньше, чем у двигателей с воздушным охлаждением, при аналогичной мощности. Благодаря жесткому корпусу двигатели ВРВ2 могут применяться в особо тяжелых условиях. Опционально доступен класс защиты IP67. Возможно двухскоростное исполнение. Маркировка взрывозащиты двигателя выполнена на пластине, прикрепленной к корпусу двигателя. Для двигателей ВРВ2 маркировка взрывозащиты РВ Ex db I Mb и во взрывоопасных средах с маркировкой 1Ех db IIВ Т4 Gb согласно ГОСТ31610.0 и ГОСТ IEC 60079-1, регламентирующих применение электрооборудования во взрывоопасных зонах. При отсутствии указанной маркировки или при несоответствии маркировки степени взрывобезопасности окружающей взрывоопасной среды эксплуатация двигателя во взрывоопасных средах категорически запрещена.

1.2. Двигатели предназначены для установки в районах с умеренным, тропическим, холодным климатом и обеспечивают работу в следующих условиях:
а) высота над уровнем моря не более 1000 м;
б) температура окружающей среды в местах установки, Cо:

У2 – от минус 45 до плюс 40
У5 – от минус 5 до плюс 35
Т2 – от минус 10 до плюс 50
Т5 – от плюс 1 до плюс 35

1.3. Водяное охлаждение двигателя серии ВРВ2 состоит из первичной среды охлаждения (воздуха) с теплообменником, встроенным в корпус двигателя, и вторичной которая использует для охлаждения воду из дистанционного контура. Водяное охлаждение представляет собой очень эффективную систему для удаления тепла, производимого двигателем. Эта система позволяет значительно снизить размеры и вес двигателя. Эффективность системы водяного охлаждения не зависит от скорости вращения двигателя, поэтому особенно подходит для работы приводов с постоянным крутящим моментом.
